The circuit is a simple triangular wave generator using discrete electronic parts. The transistors oscillate and acts like a flip-flop (one on at a time).
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjffBXwZJ-Lrpr9wVNGV9cWg7QmJOrnBRlCSqTInAIEAVPB7vOlK0yx_lvdeVANblJsI-DnAwvDrgbttIJO8pNc2gtBEhCMJYf2dkgekm2c5oLzet-xNoEVzxBXQGfLMtv7TtB7UWVUpq4i/s320/triangle+wave+generator+circuit.jpg) |
circuit diagram |

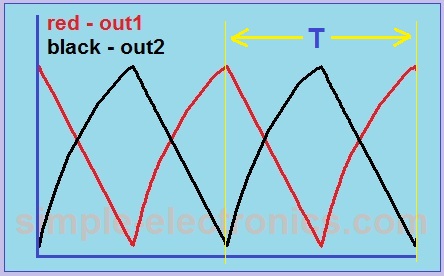

The outputs of the circuit are shown in the diagram below. The duration of time T can be increased or decreased by changing the value of capacitor C. The approximate relationship is
T = 2000*C using the materials listed below.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiXr5dezP-KkXK40TwH_GF94PUa3Kbb028hl580nzFxMlsHH0MPh0z1jnYgbI8BYMRHoENzGmyZQUWGWnAJNBMXGHwFGeCeKeVa0vWOd9OMOJ0wV0lABrAKGDqDvwcj8QHhe6_TY97n1OE-/s320/triangular+wave+output.jpg) |
output waveform |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjxrTYYiC0LQzaePRNVwMQdiKVJA9TR0PeXk8Wm4WIkGpJuKpK76AVU6_QUCuutUQtqh5Os1GaqCdT2X268ETgWWfnKznm8fyn3vjaNgJvBpkQYNO1fAQL3XnpdGzteTuRi2gtkiSSm__LT/s1600/capacitance+vs+time.jpg) |
capacitance vs time table |
Part List:
R1 - 1 kilo ohm 1/4W
R2 - 22 kilo ohm 1/4W
C - See
capacitance vs time table above
Q - 2N2222 or similar NPN transistor
DC - 12V DC supply or battery
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhsiOFcU0HOsNZ6STg_W8VSqJH5ZHul1mUckvGxegGfD8wtXtzOL7wfaPp3pBPWRyPv0yv1GGUPGZ3OcHwCoOLnVeZVM9GP2ZAm5N5cELrtodDXKYL5j-GP94RQrbSLlKDLq_8jB9hanNR2/s200/2n2222+pinout.jpg) |
2N2222 pinout |
